Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Écran de barre | Point d'origine: | Jiangsu, Chine |
---|---|---|---|
Matériau: | Acier inoxydable SS304 | couleur: | Argent |
modèle: | 1000 | Longueur I (millimètres) de tambour: | 700 |
Surligner: | écran de barre d'eaux d'égout,eaux usées d'écran d'étape |

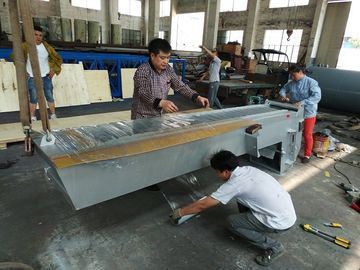

Écran de barre mécanique de séparateur de solide-liquide pour la station d'épuration
la machine mécanique d'écran de barre est un genre de dispositif de séparation de solide-liquide, qui peut
automatiques continus éliminent toutes sortes d'articles divers de figure dans le fluide, qui peut comme special
équipement très utilisé dans le traitement des eaux usées urbain,
industrie d'approvisionnement en eau, admission électrique de l'eau d'usine, en même temps, il peut être en tant qu'essentiel
équipement spécial dans le traitement de production du textile, traitement des denrées alimentaires des produits alimentaires, fabrication de papier,
l'industrie en cuir etc., c'est l'équipement le plus avancé de séparation de solide-liquide.
Caractéristiques
Le ♦ l'unité d'entraînement est directement conduit par le réducteur cycloidal de vitesse ou le réducteur hélicoïdal de vitesse qui
montre la nature de la stabilité fonctionnante, de la capacité à faible bruit et grande de charge et du rendement élevé dedans
transport.
Structure simple de ♦ avec la dimension compacte, facile à installer et se déplacer. Le dispositif peut haut auto-propre
tout en travaillant, facile à maintenir.
Le ♦ facile à utiliser, peut être commandé directement sur place ou extérieur.
Le ♦ incluent le dispositif de protection de surcharge, machine s'arrêtera automatiquement quand
le défaut de fonctionnement s'avère justement éviter des dommages.
Le ♦ quand la largeur de dispositif dépasse 1500mm, sera transformé en machine parallèle pour assurer
effectif global.
Paramètres techniques
Modèle | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diamètre de tambour (millimètres) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Longueur I (millimètre) de tambour | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Tube d (millimètres) de transport | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Largeur b (millimètre) de la Manche | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Profondeur d'eau maximum H4 (millimètres) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Angle d'installation | 35° | |||||||||
Profondeur H1 (millimètres) de la Manche |
600-3000 |
|||||||||
Taille H2 (millimètre) de décharge |
Adapté aux besoins du client |
|||||||||
H3 (millimètre) | Confirmé par type de le réducteur | |||||||||
Longueur A (millimètres) d'installation |
A=h*1.43-0.48D |
|||||||||
Longueur totale L (millimètre) | L=H*1.743-O.75D | |||||||||
Débit (m/s) | 1,0 | |||||||||
Volume (m3/h) |
Maille (millimètre) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Modèle
Paramètre |
HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Tirant d'eau H3 (m) | 1,0 | ||||||||||||
Vitesse d'écoulement V2 (m/s) |
0,8 |
||||||||||||
Espacement de grille B (millimètre) |
1 |
Débit Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
