Nom du produit: | Écran de barre | Point d'origine: | Jiangsu, Chine |
---|---|---|---|
Matériau: | Acier inoxydable SS304 | couleur: | Argent |
modèle: | 800 | Longueur I (millimètres) de tambour: | 650 |
Surligner: | tamis fin mécanique,eaux usées d'écran d'étape |

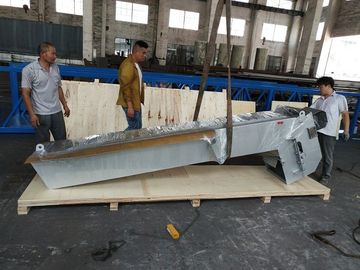

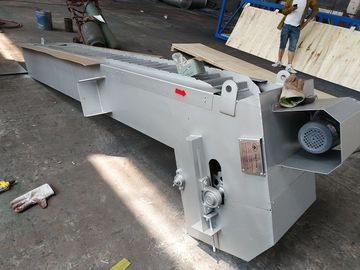

Écran de barre mécanique de séparateur de solide-liquide pour la station d'épuration
Le solvant multi de déchets d'écran de dents de rotor à chaînes est développé sur la base de l'avance
technologie des produits semblables chacun des deux ici et ailleurs. Plusieurs dents sont uniformément placées
sur des chaînes avec certain espace, elle se déplace du dos du gril à l'avant afin de pousser des déchets à
déchargeant le poteau le long d'empêcher le conseil où des déchets peuvent être déplacés en transférant le dispositif ou
presser. Il convient à l'utilisation à la barrière première et secondaire de l'admission de l'eau de la prise d'eau
unités.
Paramètres techniques
Modèle | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diamètre de tambour (millimètres) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Longueur I (millimètre) de tambour | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Tube d (millimètres) de transport | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Largeur b (millimètre) de la Manche | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Profondeur d'eau maximum H4 (millimètres) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Angle d'installation | 35° | |||||||||
Profondeur H1 (millimètres) de la Manche |
600-3000 |
|||||||||
Taille H2 (millimètre) de décharge |
Adapté aux besoins du client |
|||||||||
H3 (millimètre) | Confirmé par type de le réducteur | |||||||||
Longueur A (millimètres) d'installation |
A=h*1.43-0.48D |
|||||||||
Longueur totale L (millimètre) | L=H*1.743-O.75D | |||||||||
Débit (m/s) | 1,0 | |||||||||
Volume (m3/h) |
Maille (millimètre) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Modèle
Paramètre |
HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Tirant d'eau H3 (m) | 1,0 | ||||||||||||
Vitesse d'écoulement V2 (m/s) |
0,8 |
||||||||||||
Espacement de grille B (millimètre) |
1 |
Débit Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 |
0,61
|
Caractéristiques
Le ♦ l'unité d'entraînement est directement conduit par le réducteur cycloidal de vitesse ou le réducteur hélicoïdal de vitesse qui
montre la nature de la stabilité fonctionnante, de la capacité à faible bruit et grande de charge et du rendement élevé dedans
transport.
Structure simple de ♦ avec la dimension compacte, facile à installer et se déplacer. Le dispositif peut haut auto-propre
tout en travaillant, facile à maintenir.
Le ♦ facile à utiliser, peut être commandé directement sur place ou extérieur.
Le ♦ incluent le dispositif de protection de surcharge, machine s'arrêtera automatiquement quand
le défaut de fonctionnement s'avère justement éviter des dommages.
Le ♦ quand la largeur de dispositif dépasse 1500mm, sera transformé en machine parallèle pour assurer
effectif global.
