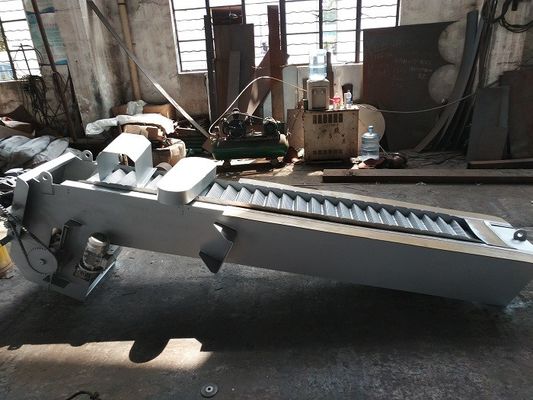

Écran de barre fin mécanique pour le traitement des eaux résiduaires industriel
Le solvant autonettoyant de déchets d'écran se compose de cadre principal, dispositif d'entraînement, herse de dent
et chaînes de transmission. Elle pousse des déchets pour couler dans le réservoir au lieu de dans le supérieur guidé par chemin de fer
et roue. Et la brosse nettoiera le résidu sur des dents.
Elle est installée à l'admission de l'eau du gril secondaire et d'autres unités de prise d'eau où pas grande
les particules sont dans l'eau. Elle est peut également être employée pour les eaux d'égout industrielles et municipales des industries
comme la fabrication de moulin à papier, de textile, de cuir, de vin et de sucre, pêchant etc.
Caractéristiques
Le ♦ l'unité d'entraînement est directement conduit par le réducteur cycloidal de vitesse ou le réducteur hélicoïdal de vitesse qui
montre la nature de la stabilité fonctionnante, de la capacité à faible bruit et grande de charge et du rendement élevé dedans
transport.
Structure simple de ♦ avec la dimension compacte, facile à installer et se déplacer. Le dispositif peut haut auto-propre
tout en travaillant, facile à maintenir.
Le ♦ facile à utiliser, peut être commandé directement sur place ou extérieur.
Le ♦ incluent le dispositif de protection de surcharge, machine s'arrêtera automatiquement quand
le défaut de fonctionnement s'avère justement éviter des dommages.
Le ♦ quand la largeur de dispositif dépasse 1500mm, sera transformé en machine parallèle pour assurer
effectif global.
Paramètres techniques
| Modèle |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
| Diamètre de tambour (millimètres) |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
| Longueur I (millimètre) de tambour |
500 |
620 |
700 |
800 |
1000 |
1150 |
1250 |
1350 |
| Tube d (millimètres) de transport |
219 |
273 |
273 |
300 |
300 |
300 |
360 |
500 |
| Largeur b (millimètre) de la Manche |
650 |
850 |
1050 |
1250 |
1450 |
1650 |
1850 |
2070 |
| Profondeur d'eau maximum H4 (millimètres) |
350 |
150 |
540 |
620 |
750 |
860 |
960 |
1050 |
| Angle d'installation |
35° |
| Profondeur H1 (millimètres) de la Manche |
600-3000
|
| Taille H2 (millimètre) de décharge |
Adapté aux besoins du client
|
| H3 (millimètre) |
Confirmé par type de le réducteur |
| Longueur A (millimètres) d'installation |
A=h*1.43-0.48D
|
| Longueur totale L (millimètre) |
L=H*1.743-O.75D |
| Débit (m/s) |
1,0 |
|
Volume
(m3/h)
|
Maille
(millimètre)
|
0,5 |
80 |
135 |
235 |
315 |
450 |
585 |
745 |
920 |
| 1 |
125 |
215 |
370 |
505 |
720 |
950 |
1205 |
1495 |
| 2 |
190 |
330 |
555 |
765 |
1095 |
1440 |
1830 |
2260 |
| 3 |
230 |
400 |
680 |
935 |
1340 |
1760 |
2235 |
2755 |
| 4 |
235 |
430 |
720 |
1010 |
1440 |
2050 |
2700 |
3340 |
| 5 |
250 |
465 |
795 |
1105 |
1575 |
2200 |
2935 |
3600 |
|
Modèle
Paramètre
|
HLCF-500 |
HLCF-600 |
HLCF-700 |
HLCF-800 |
HLCF-900 |
HLCF-1000 |
HLCF-1100 |
HLCF-1200 |
HLCF-1300 |
HLCF-1400 |
HLCF-1500 |
| Tirant d'eau H3 (m) |
1,0 |
| Vitesse d'écoulement V2 (m/s) |
0,8
|
|
Espacement de grille
B (millimètre)
|
1 |
Débit Q
(㎡/s)
|
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0,08 |
0,09 |
0,10 |
0,11 |
0,12 |
| 3 |
0,07 |
0,09 |
0,10 |
0,12 |
0,14 |
0,16 |
0,18 |
0,20 |
0,22 |
0,24 |
0,26 |
| 5 |
0,09 |
0,11 |
0,14 |
0,16 |
0,18 |
0,21 |
0,23 |
0,26 |
0,28 |
0,31 |
0,33 |
| 10 |
0,11 |
0,14 |
0,17 |
0,21 |
0,24 |
0,27 |
0,30 |
0,33 |
0,37 |
0,4 |
0,43 |
| 15 |
0,13 |
0,16 |
0,20 |
0,24 |
0,27 |
0,31 |
0,34 |
0,38 |
0,42 |
0,45 |
0,49 |
| 20 |
0,14 |
0,17 |
0,21 |
0,25 |
0,29 |
0,33 |
0,37 |
0,41 |
0,45 |
0,49 |
0,53 |
| 25 |
0,14 |
0,18 |
0,22 |
0,27 |
0,31 |
0,35 |
0,39 |
0,43 |
0,47 |
0,51 |
0,55 |
| 30 |
0,15 |
0,19 |
0,23 |
0,27 |
0,32 |
0,36 |
0,4 |
0,45 |
0,49 |
0,53 |
0,57 |
| 40 |
0,15 |
0,20 |
0,24 |
0,29 |
0,33 |
0,38 |
0,42 |
0,46 |
0,51 |
0,55 |
0,6 |
| 50 |
0,16 |
0,20 |
0,25 |
0,29 |
0,34 |
0,39 |
0,43 |
0,48 |
0,52 |
0,57 |
0,61 |
